رسم یال منحنی در گراف جهت دار یا وزن دار

0 رای
2,241 بازدید

سلام این دستور رسم یک گراف جهت داره.من میخام راس 1 رو به4 با استفاده از یک خط منحنی یا یال منحنی وصل کنم

    ‎documentclass{article}‎
‎\usepackage{graphicx}‎
‎\usepackage{tikz}‎
‎\usepackage{xepersian}‎
‎\settextfont{Yas}‎
‎\setdigitfont{Yas}‎
‎\begin{document}‎
‎\begin{figure}[htbp]‎
‎\centering‎
‎\tikzstyle{input}=[circle,thick,minimum size=.5cm,draw=black!80,fill=white!20]‎


‎\begin{tikzpicture}[>=latex,text height=1.5ex,text depth=0.25ex]‎
  ‎\matrix[row sep=.25cm,column sep=0.5cm]‎
  {
  ‎\node(1)[input]{$1$}; &\\‎
  ‎\node (2) [input] {$3$}; & \node (5) [input] {$2$};\\‎
  ‎‎
  ‎\node (4) [input] {$4$}; & \\‎ ‎};   ‎‎
  ‎
  ‎   ‎\path[->]‎‎‎
    ‎(1) edge (5);‎
    ‎\path[->]‎
    ‎(2) edge (5);‎
‎\path[->]‎
    ‎(4) edge (5);‎
‎
 ‎‎\end{tikzpicture}‎
\caption{شبکه آدالاین}
‎\end{figure}‎

‎\end{document}

#

سوال شده اسفند 23, 1393 توسط زهره1889 (5 امتیاز)
ویرایش شده اسفند 25, 1393 توسط زهره1889
ای کاش کل کد رو در محیط کد قرار می‌دادید!!
صورت سؤالتون رو ویرایش کنید تا بتونیم کمکتون کنیم.

1 پاسخ

+1 رای

با سلام
کد زیر را ملاحظه بفرمایید:

\documentclass{article}
\usepackage{graphicx}
\usepackage{tikz}
\usepackage{xepersian}
\settextfont{Yas}
\setdigitfont{Yas}
\begin{document}
\begin{figure}[htbp]
\centering
\tikzstyle{input}=[circle,thick,minimum size=.5cm,draw=black!80,fill=white!20]


\begin{tikzpicture}[>=latex,text height=1.5ex,text depth=0.25ex]
  \matrix[row sep=.25cm,column sep=0.5cm]
  {
  \node(1)[input]{$1$}; &\\
  \node (2) [input] {$3$}; & \node (5) [input] {$2$};\\

  \node (4) [input] {$4$}; & \\ };

     \path[->]
    (1) edge (5);
    \path[->]
    (2) edge (5);
\path[->]
    (4) edge (5);
\draw [->] (1) to [out=180, in=180] (4) ;
 \end{tikzpicture}
\caption{شبکه آدالاین}
\end{figure}

\end{document}

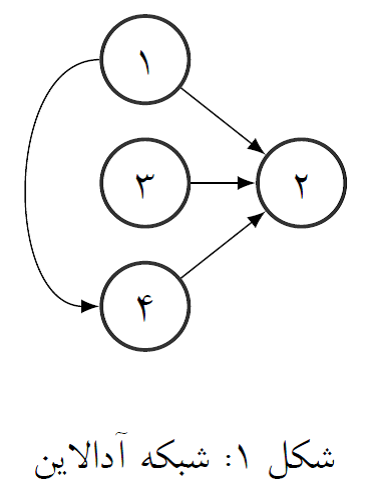

که خروجی آن مطابق زیر خواهد بود:

enter image description here

همانطور که ملاحظه میفرمایید خط آخر از دستور \draw استفاده شده است.
تنها نکته قابل ذکر اینست که با توجه به نودهای تعریف شده باید از سمت چپ نود 1 (زاویه 180 درجه ) به سمت چپ نود 4 ( زاویه 180 درجه ) خطی وصل شود که این عمل از طریق عبارت داخل آکولاد انجام شده است.

در کل برای یادگیری کامل ترسیم شکل ها میتوانید به راهنمای جامع تیکز مراجعه بفرمایید.

پاسخ داده شده اسفند 26, 1393 توسط حسین بهبودی (797 امتیاز)
ویرایش شده اسفند 26, 1393 توسط حسین بهبودی
برای بار چندم: کدهای داخل‌خطی‌تون (اون‌هایی که لابلای متن فارسی هستن) رو بین دو تا علامت ` قرار بدید تا چپ‌چین بشن. واقعاً خوندن چند بند راهنما، خیلی سخته یا من بد توضیح‌شون دادم؟
اول سلام!
دوم، کلا یه بار بیشتر نگفته بودید که!
سوم، فکر نمیکنم یه پس زمینه خاکستری انقدر مهم باشه.
چهارم، به احترام حرف شما درستش کردم.
پنجم، پاسخ به این باحالی جای زدن دکمه مثبت و نداشت!
ششم، عیدتون مبارک!
فقط زمینه خاکستری نیست. قبل از تذکر من، شما دستور و اسلشش رو برعکس نوشته بودید که موقع نمایش در سایت، درست نمایش داده بشه؛ اما وقتی از دو تا ` استفاده می‌کنید، هم دستورها چپ‌چین می‌شن و هم قشنگ نمایش داده می‌شن.
در ضمن، یه رای مثبت هم دادم:-)
عید شما هم مبارک.
...
