مشکل دایره توخالی در رسم نمودار تابع جزء صحیح

0 رای
1,445 بازدید

در رسم نمودار تابع جزءصحیح دایره های توخالی و توپر وجود داره که من نتونستم دایره های توخالی رو رسم کنم. حاصل رسم خودم و فایل خروجی رو در ضمیمه فرستادم
یک عکس هم فرستادم که میخوام نتیجه رسم مانند اون بشه و اون دایره های تو خالی به نمودار اضافه بشه

فایل‌های پیوست
سوال شده مرداد 25, 1399 توسط mehdifalati (16 امتیاز)
ویرایش شده مرداد 25, 1399 توسط وحید دامن‌افشان

2 پاسخ

0 رای

بهترین پاسخ

توصیه من این است که برای نقطه توپر و توخالی استایل‌های جداگانه‌ای تعریف کنید و هر یک را در مکان مناسب قرار دهید.

\tikzstyle{soliddot}=[color=blue,only marks,mark=*]
\tikzstyle{hollowdot}=[color=blue,fill=white,only marks,mark=*]

کد کامل

\documentclass{article}
\usepackage{pgfplots}
\tikzstyle{soliddot}=[color=blue,only marks,mark=*]
\tikzstyle{hollowdot}=[color=blue,fill=white,only marks,mark=*]

\begin{document}
\begin{tikzpicture}
\begin{axis}[
axis equal image,
axis x line=middle, axis y line=middle,
xmin=-1.2, xmax=2.2,
ymin=-0.2, ymax=1.2,
xtick={-1,1,2}, ytick={1},
xticklabels={}, yticklabels={},
every axis x label/.style={
    at={(ticklabel* cs:1)},
    anchor=west,
},
every axis y label/.style={
    at={(ticklabel* cs:1)},
    anchor=south,
},
xlabel={$x$}, ylabel={$y$},
]
  \addplot[blue,very thick,domain=-1:0]{1};
  \addplot[blue,very thick,domain=0:1]{0};
  \addplot[blue,very thick,domain=1:2]{1};
  \addplot[soliddot]coordinates{(-1,1)(0,0)(1,1)};
  \addplot[hollowdot]coordinates{(0,1)(1,0)(2,1)};
\end{axis}
\end{tikzpicture}
\end{document}

plot

پاسخ داده شده مرداد 25, 1399 توسط ایمان بیات (3,684 امتیاز)
انتخاب شده مرداد 27, 1399 توسط mehdifalati
0 رای

سلام
روش کوتاه‌تری هم برای رسم اون شکل وجود داره.

\documentclass{article}
\usepackage{pgfplots} % or tikz
\usetikzlibrary{arrows}
\begin{document}
\begin{tikzpicture}[>=stealth',lines/.style={line width=.5mm,blue!70!red}]
\draw[step=1,gray] (-1.2,-.2) grid (2.2,1.4);
 \draw[->,semithick] (-1.2,0) -- (2.3,0) node [right] {$ x $};
\draw[->,semithick] (0,-.2) -- (0,1.5) node [above] {$ y $};
\draw[lines] (-1,1) -- (-.8mm,1);
\draw[lines] (0,0) -- (.92,0);
\draw[lines] (1,1) -- (1.92,1);
\fill[blue!70!red] (-1,1) circle [radius=.8mm]
(0,0) circle [radius=.8mm]
(1,1) circle [radius=.8mm];
\draw[blue!70!red] (0,1) circle [radius=.8mm]
(1,0) circle [radius=.8mm]
(2,1) circle [radius=.8mm];
\end{tikzpicture}
\end{document}

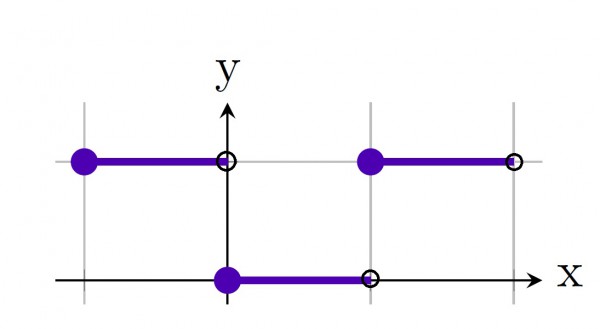

enter image description here

پاسخ داده شده مرداد 25, 1399 توسط بهمن میرزاخانی (3,248 امتیاز)
به نظر من کد شما تنظیمات دستی زیادی دارد و برای ایجاد یک تغییر باید همه چیز را عوض کرد.
...
