چطور می توانم فلوچارت زیر را درست کنم؟

0 رای
2,465 بازدید

با سلام
کد زیر حاصل تلاشهای بنده است اما آنچه مد نظر است، شکلی است که در زیر نمایش داده شده است.
کد:

\documentclass{article}
    \usepackage{tikz}
    \usetikzlibrary{shapes.geometric, arrows}
    \usepackage{xepersian}
    \settextfont{XB Zar}
    \setdigitfont{Persian Modern}

    \begin{document}
    \tikzstyle{startstop} = [ellipse, minimum width=3.5cm, minimum height=1cm,text centered, draw=black, fill=red!30]
    \tikzstyle{process} = [rectangle, minimum width=3.5cm, minimum height=1cm, text centered, draw=black, fill=blue!20, text width=3cm]
    \tikzstyle{decision} = [diamond, aspect=2, minimum width=3cm, minimum height=1cm, text centered, draw=black,fill=green!30, text width=3.5cm]
    \tikzstyle{arrow} = [thick,->,>=stealth]
    \begin{tikzpicture}[node distance=1.75cm]

    \node (5) [decision] {\rl{گربه $k$ام در مود جستجو است؟}};
    \node (6) [process, left of=5, yshift=-1.4cm, xshift=-2.5cm] {\rl{موقعیت گربه را بر طبق روابط مود جستجو تعیین کن}};
    \node (7) [process, right of=5, yshift=-1.4cm, xshift=2.5cm] {\rl{موقعیت گربه را بر طبق روابط مود پویا تعیین کن}} ;
    \node (8) [process, below of=5 , yshift=-1.5cm] {\rl{تعدادی گربه انتخاب کن و آن‌ها را بر طبق ضریب جهش در مود جستجو قرار بده}};

    \draw [arrow] (5)-| node[anchor=south]{\rl{بله}} (6);
    \draw [arrow] (5)-| node[anchor=south]{\rl{خیر}} (7);
    \draw [arrow] (6)|-(8);
    \draw [arrow] (7)|-(8);

    \end{tikzpicture}
    \end{document}

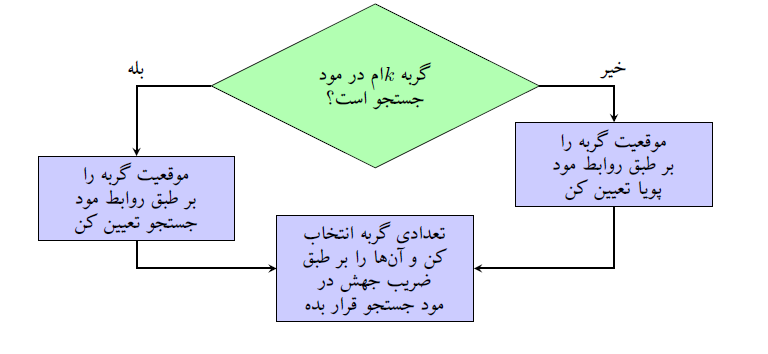

خروجی کد:
enter image description here

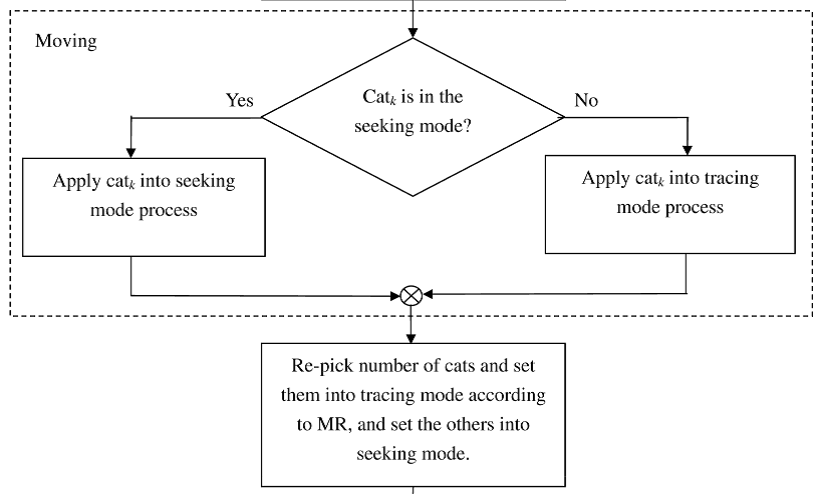

آنچه مد نظرم است:
enter image description here
با تشکر

سوال شده دی 24, 1393 توسط حسین بهبودی (797 امتیاز)
ویرایش شده دی 27, 1393 توسط وحید دامن‌افشان
من حداقل با کد شما مشکل دارم. اگرچه شکل دلخواهتون را به راحتی رسم کرده‌ام. من فکر می کنم خودتون هم اگر همین کد را با تک ورک اجرا کنید خطا خواهید داشت. خواهشا با بیدی تک میکر فایل‌ها را نفرستید.
درست میفرمایید
برای بنده هم در تک ورک ارور میگیرد
اما به نظر میرسد که ارور داده شده ربطی به بیدی تک میکر ندارد.
به عنوان سوال مطرح کردم
ممنون
این کد کاراکترهای کنترلی داشت که مانع اجرای کد می‌شد. اصلاحش کردم.

1 پاسخ

+3 رای

بهترین پاسخ

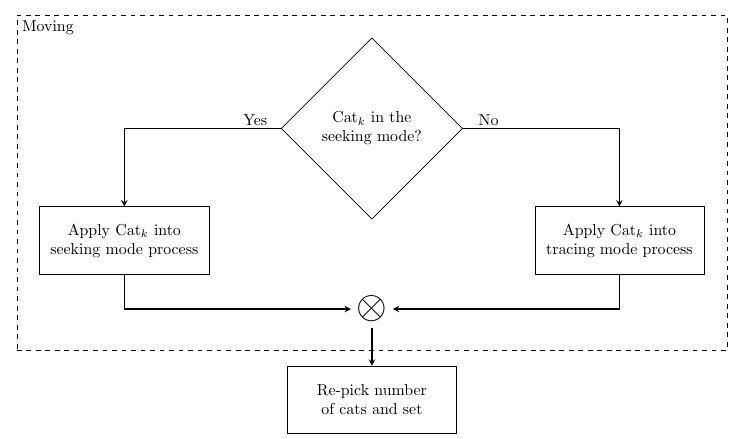

\documentclass[landscape]{article}
\usepackage{tikz}
\usetikzlibrary{fit,shapes,shadows,arrows}
\begin{document}
\tikzstyle{diam} = [diamond, draw,text width=8em,text centered]
\tikzstyle{line} = [draw, -stealth, thick]
\tikzstyle{elli}=[draw, ellipse,‎aspect=2,‎minimum width=3cm,minimum height=1cm, text width=3.5cm, text centered]
\tikzstyle{block} = [draw, rectangle, text width=10em, text centered, minimum height=15mm, node distance=10em]
\tikzstyle{dash} = [rectangle, draw,inner sep=0.5cm, dashed]
\begin{tikzpicture}
\node [diam] (cat) {Cat$_k$ in the seeking mode?};
\node [block, below left of=cat, xshift=-3cm] (seek) {Apply Cat$_k$ into seeking mode process};
\node [block, below right of=cat, xshift=3cm] (trce) {Apply Cat$_k$ into tracing mode process};
\node [below of=cat, yshift=-3cm] (times) {\Huge $\otimes$};
\node [block, below of=times, yshift=15mm] (repack) {Re-pick number of cats and set};


\node[dash,fit=(cat) (seek) (times) (trce)] (mydash) {};
\node at (mydash.north west) [below right] {Moving};
%arrows
\path [line] (times) -- (repack);
\path [line] (cat) -| node[yshift=0.5em, xshift=29mm] {Yes} (seek);
\path [line] (cat) -| node[yshift=0.5em, xshift=-29mm] {No} (trce);
\path [line] (seek) |- node {} (times);
\path [line] (trce) |- node {} (times);
\end{tikzpicture}
\end{document}

enter image description here

پاسخ داده شده دی 26, 1393 توسط سید احمد موسوی (3,595 امتیاز)
انتخاب شده دی 26, 1393 توسط حسین بهبودی
گاهی اوقات لازم به نظر میرسه که در گره با برچسب mydash خاصیت minimum width اضافه کرد. چون در این حالت الان با خطای overflow \hbox مواجه شدم!
این مشکل باگی هست در خاصیت fit که در ورژن 2.10 TikZ/Pgf وجود داره.
...
