کشیدن فلش برای اشاره توضیح برای یک فرمول [بسته شده]

0 رای
1,082 بازدید

با عرض سلام و وقت بخیر خدمت دوستان گرامی

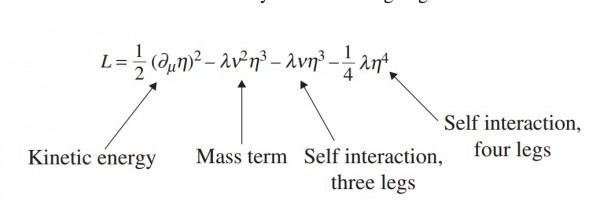

من میخواستم چند توضیح را با فلش برای یک فرمول به صورت زیر اضافه کنم.
مطالب سایت را مطالعه کردم اما نتوانستم این مشکل را حل کنم.

پیشاپیش از راهنماییهاتون متشکرم.

فایل‌های پیوست
ببندید با توجه به این نکته: رسیدن به جواب
سوال شده آبان 30, 1396 توسط M.Mahdi (35 امتیاز)
بسته شده آذر 1, 1396 توسط M.Mahdi

1 پاسخ

+2 رای

بهترین پاسخ

برای این منظور می‌توانید از بسته TikZ استفاده کنید. به این صورت که داخل فرمول را علامت‌گذاری کرده و سپس فلش‌ها و توضیحات را به آن اضافه کنید:

\documentclass{article}
\usepackage{amsmath}
\usepackage{tikz}
\usetikzlibrary{calc}

\newcommand{\tikzmark}[1]{\tikz[baseline,remember picture] \coordinate (#1) {};}
\begin{document}

\[
L=\frac{1}{2}(\tikzmark{KE}\partial _{\mu}\eta)^{2}-\lambda\nu^{2}\tikzmark{M}\eta^{3}
-\lambda\nu\tikzmark{SI3}\eta^{3}-\frac{1}{4}\lambda\eta^{4}\tikzmark{SI4}
\]

\begin{tikzpicture}[remember picture,overlay]
\node (KEn) [below of = KE, xshift=-5mm, node distance=5em]{{Kinetic energy}};
\draw[<-] (KE.south)++(0em,-1ex) to (KEn.north);
\node (Mn) [below of=M, node distance=5 em]{{Mass term}};
\draw[<-] (M.south)++(0em,-1ex) to (Mn.north);
\node (SI3n) [below of=SI3, xshift=13mm, node distance=5.5 em,text width=2.5cm, align=center]{{Self interaction, three legs}};
\draw[<-] (SI3.south)++(0em,-1ex) to (SI3n.north);
\node (SI4n) [below right of=SI4, xshift=13mm, node distance=4 em,text width=2.5cm, align=center]{{Self interaction,\\ four legs}};
\draw[<-] (SI4.south)++(0em,-1ex) to (SI4n.west);
\end{tikzpicture}

\end{document}

نتیجه:
Explanation to formula

پاسخ داده شده آبان 30, 1396 توسط ایمان بیات (3,684 امتیاز)
انتخاب شده آذر 1, 1396 توسط M.Mahdi
با سپاس بی پایان از شما و سایت بسیار عالیتون
من همیشه از مطالبتون استفاده میکنم و همینجا از زحمات همگی شما بابت این سایت عالی تشکر میکنم.
خواهش می‌کنم. اگر پاسخ‌تان را دریافت کرده‌اید لطفاً تیک کنار پاسخ را بزنید تا این پرسش بسته شود. برای آشنایی با وب‌سایت پرسش و پاسخ پارسی‌لاتک یک بار راهنما و قوانین را مطالعه کنید.
+۱ برای استفاده از تیکزی.
چشم.
این کار رو انجام دادم.
...
