با سلام برای رسم جدول به مشکل برخورم...که عکس خطای داده شده را فرستادم...در واقع از بسته multicolumn استفاده کردم اما این بسته را پیدا نمیکند..ممنون میشم اگر راهنمایی کنید که این بسته را چطور نصب کنم

فایل(های) پیوست:
فایل کمینه لطفا
توسط (228 امتیاز)

1 پاسخ

0 رای

چنین بسته‌ای وجود ندارد. احتمالاً بسته مورد نظر شما multicol است. در فایل کمینه شما از دستور \multicolumn استفاده کرده‌اید که نیازی به فراخوانی بسته خاصی ندارد. پس بسته multicol را هم غیرفعال کنید. اما خطای ایجاد شده به این خاطر است که شما پایان هر سطر را مشخص نکرده‌اید. اگر قبل از هر \hline یک \\ بگذارید مشکل حل می‌شود. (به جز اولین \hline)

\documentclass{report}

\usepackage{xepersian}
\settextfont{B Nazanin}

\begin{document}

\begin{table}[htp]
\centering
\caption{ مقایسه نحوه پیکربندی \lr{MEMS}}
\begin{tabular}{|c|c|c|c|c|c|c| }
\hline
\multicolumn{7}{|c|}{مکانیزم تحریک}
\\ \hline
حمید        &     نیروی اتصال (میکرو نیوتن)      &    زمان سوئیج (میکرو ثانیه)     &     سایز    &     توان (میلی وات)      &     جریان (میلی آمپر)    &      ولتاژ (ولت)
\\ \hline
الکترو استاتیک	&	1000-50	&	200-1		&	کوچک		&	0	&	0	&	80-20
\\ \hline
حرارتی		&	4000-500	&   10000-300	&			&	200-0	&	100-5	&	5-3
\\ \hline
مگنتو استاتیک	&	200-50	&    1000-300	&	متوسط	&	100-0	& 	150-20	&	5-3
\\ \hline
پیزوالکتریک		&	200-50	&     500-50		&	متوسط	&	0	&	0	&	20-3
\\ \hline
\multicolumn{7}{|c|}{حرکت}
\\ \hline
عمودی    &
\multicolumn{6}{|c|}{به صورت عمده در سیستم های سایز کوچک استفاده می شود}
\\ \hline
جانبی   &
\multicolumn{6}{|c|}{به صورت عمده در سیستم های سایز بزرگ استفاده می شود}
\\ \hline
\multicolumn{7}{|c|}{فرکانس بر اساس نحوه اتصال (ویژه کلید فقط)}
\\ \hline
فلز به فلز  &
\multicolumn{6}{|c|}{60 گیگاهرتز - \lr{DC}}
\\ \hline
خازنی    &
\multicolumn{6}{|c|}{6-120 گیگاهرتز}
\\ \hline
\multicolumn{7}{|c|}{پیکربندی مدار}
\\ \hline
سری    &
\multicolumn{6}{|c|}{فرکانس جریان مستقیم با مقدار 50 گیگاهرتز در حالت فلز به فلز  و 10 تا 20 گیگاهرتز در حالت اتصال خازنی }
\\ \hline
موازی   &
\multicolumn{6}{|c|}{فرکانس جریان مستقیم با مقدار 60 گیگاهرتز در حالت فلز به فلز}
\\ \hline
\end{tabular}
\end{table}

\end{document}
@وحید دامن‌افشان: چشم. اصلاح کردم.
توسط (3.7k امتیاز)

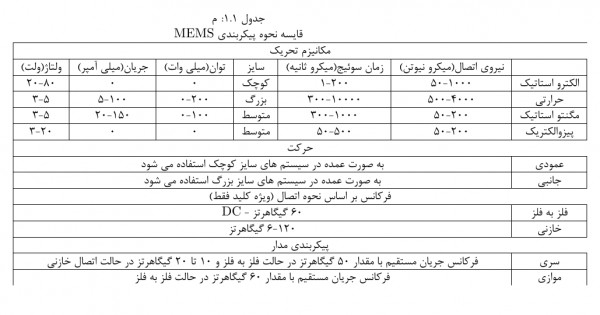

سلام ممنون درست شد..
فقط مشکل عنوان جدول و وسط قرار دادنش درست نشد..
داخل تالار هم چیزی پیدا نکردم یعنی در واقع منظورتون رو نفهمیدم..
الان من باید عرض متن رو بیشتر کنم یا فونت جدول رو کوچکتر کنم؟
یا دستور خاصی برای این کار وجود داره؟
توسط (7 امتیاز)
راه‌های مختلفی وجود داره.
۱- عرض متن رو تو کل صفحات زیاد کنین که توصیه نمی‌کنم.
۲- کل جدول رو داخل یه جعبه قرار بدین و بگین عرض جعبه برابر با عرض متن باشه که با این کار کل جدول و نوشته‌هاش کوچک می‌شن.
۳- از بسته‌ای مثل tabularx و امثال آن استفاده کنید و عرض ستون‌ها رو یک مقدار مشخص قرار بدین.
در مورد جدول شما پیشنهادم اینه که واحدها رو با نماد نشون بدین (مثلاً میلی وات=mV) یا اینکه بگین تو سطر بعدی قرار بگیره.
http://qa.parsilatex.com/16096
http://qa.parsilatex.com/26135
توسط (3.7k امتیاز)
