رسم چند شکل گراف کنار هم و عدم نمایش خروجی

0 رای
607 بازدید

با سلام و تشکر.شکل هایی رو در کارم می خوام کنار هم قرار بدم.بعضی مواقع این کار با موفقیت انجام میشه و خروجی رو نشون میده اما بعضی مواقع با اینکه برنامه ارروری نمیده، در صفحه ی pdf هیچ خروجی ای نشون داده نمیشه و فضای اون شکل رو خالی و سفید میذاره. کلافم کرده.تو رو خدا زودتر جوابم رو بدین. بازم مــــمـــــنون.

فایل‌های پیوست
سوال شده آبان 16, 1394 توسط samiehamanaty (10 امتیاز)
سلام
آیا منظورتون قرار گرفتن شکل ها در یک ردیف می باشد؟

1 پاسخ

0 رای

به سبب اینکه خودتان گفته‌اید که نشان ندهد!
شما در استفاده از محیط figure گزینه h را انتخاب کرده‌اید که بدین معنی است که تصویر را در همینجا بگذار. پس اگر لاتک موفق به قرار دادن آن در آن نقطه نشود دیگر هیچ تلاشی برای قراردادن آن در نقطه‌ٔ دیگری نخواهد کرد.
پس خطوط

\begin{figure}[h]

را به چیزی شبیه به

\begin{figure}[htp]

تغییر دهید تا با اینکار به لاتک بگویید که اگر همینجا موفق نشدی بالای صفحه (t) هم می‌توانی آن را بگذاری و یا اگر این هم ممکن نبود در صحفه‌ای جداگانه قرار بده (‍p).

نکته‌ٔ دیگر اینکه فراموش کرده‌اید که بسته amsmath را نیز لود کنید که از طریق دستور زیر ممکن است:

\usepackage{amsmath}

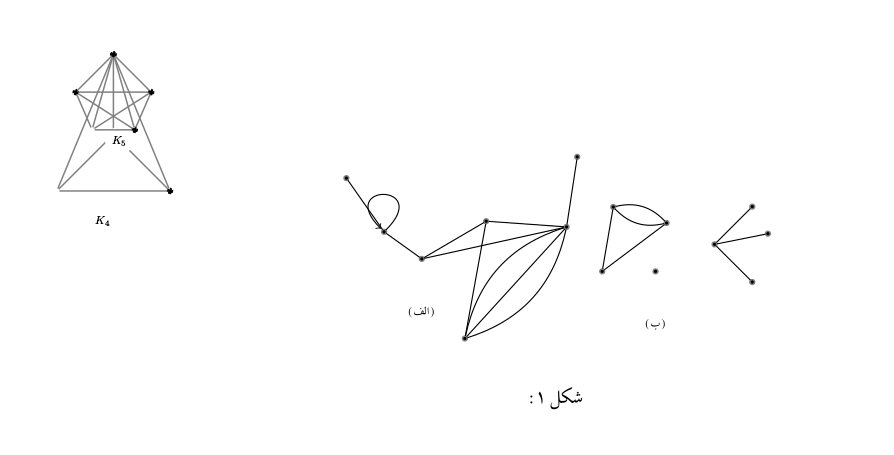

پس از اعمال این تغییرات چیزی شبیه به تصویر زیر دریافت خواهید داشت:
enter image description here

پی‌نوشت: لطفا در پرسش از تعبیراتی مانند زیر استفاده نکنید؛ اگر اصول گفته شده را رعایت کنید همیشه وجود دارند کسانی که پاسخ شما را بدهند:

کلافم کرده.تو رو خدا زودتر جوابم رو بدین. بازم مــــمـــــنون.

پاسخ داده شده آبان 16, 1394 توسط سید جواد (4,427 امتیاز)
خیلی ممنون. باشه چشم.ممنون از پاسختون.
من این تغییری که فرمودید رو اعمال کردم. اما جواب نمیده.بازم مثل قبل هست.
...
