کشیدن کادر دور بعضی از عبارت‌های موجود در دیاگرام

Question

سلام
وقت بخیر
دوستان من دیاگرام زیر را با کدی که قرار دادم نوشتم

\documentclass{article}
\usepackage{tikz-cd}

\begin{document}

\begin{equation}
\begin{tikzcd}
R_{i-1,j-1} \arrow{rd} & & \\
 & \alpha \arrow{rd} & \\
R_{i,j-1} \arrow{r} & \beta \arrow{r} & R_{i,j}
\end{tikzcd}
\end{equation}

\end{document}

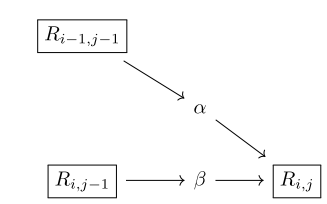

حالا می‌خوام مثل این عبارت دور بعضی از قسمت‌هاش کادر بکشم

ممنون میشم دوستان راهنمایی کنن که چطور باید این کارو انجام بدم.

Comments

سلام
برای رسم کادر عبارت ریاضی از دستور \boxed استفاده میشه و برای رسم کادر متن کوتاه از \fbox، البته برای متن طولانی هم میشه \fbox با  \parbox.
به عنوان مثال:
http://tex.stackexchange.com/questions/20575/attractive-boxed-equations
http://tex.stackexchange.com/questions/25903/how-to-put-a-long-piece-of-text-in-a-box

نظر داد 29 مهر 1394

توسط مهدی (1.1k امتیاز)

Answer 1

هر کدوم از عبارت‌ای ریضی که می‌خواهی کادر داشته باشه، رو داخل یک \fbox قرار بده:

\documentclass{article}
\usepackage{tikz-cd}

\begin{document}

\begin{equation}
\begin{tikzcd}
\fbox{$R_{i-1,j-1}$} \arrow{rd} & & \\
 & \alpha \arrow{rd} & \\
\fbox{$R_{i,j-1}$} \arrow{r} & \beta \arrow{r} & \fbox{$R_{i,j}$}
\end{tikzcd}
\end{equation}

\end{document}

Answer 2

\documentclass{article}
\usepackage{amsmath}
\usepackage{tikz-cd}

\begin{document}

\begin{equation}
\begin{tikzcd}
\boxed{R_{i-1,j-1}} \arrow{rd} & & \\
 & \alpha \arrow{rd} & \\
\boxed{R_{i,j-1}} \arrow{r} & \beta \arrow{r} & \boxed{R_{i,j}}
\end{tikzcd}
\end{equation}

\end{document}

Comments

سلام
این پاسخ رو می پسندم.
دلیل: اگر اشتباه نکنم دستور \boxed برای نوشتن ریاضی بکار میره ولی دستور \fbox برای متن کوتاه همانطور که از پاسخ جناب دکتر وفا واضحه که دستور \fbox نوشتن ریاضی نیاز به دلار داره (داخل محیط equation).

نظر داد 29 مهر 1394

توسط مهدی (1.1k امتیاز)

---

سلام
خیلی هم تفاوت ندارند. در بسته amsmath دستور \boxed اینطور تعریف شده است:
\fbox{\m@th$\displaystyle#1$}

نظر داد 29 مهر 1394

توسط سید احمد موسوی (3.6k امتیاز)

---

سلام
بسیار ممنون
به هر حال خوبه که این دستور در بسته amsmath تعریف شده، اگر تعداد زیاد کادر مورد نیاز باشد دستور \boxed قابل صرفه است چون نیاز به نوشتن دلار ندارد.
با تشکر

نظر داد 30 مهر 1394

توسط مهدی (1.1k امتیاز)
